Sähköinen kytkentä

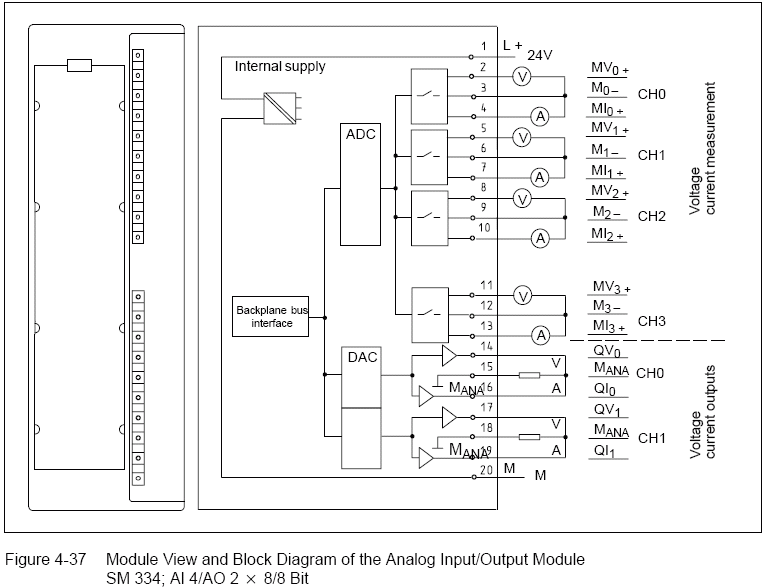

SM334 (334-0CE01-0AA0) -I/O-yksikön mittaus- ja ohjausviestialueet ovat 0..10 V ja 0..20 mA. Valinta jännite- ja virtamittauksen välillä tehdään kytkemällä signaalijohdot jännite- tai virtaliityntöihin (ks. kuva alla). I/O-yksikköön tulee myös kytkeä +24 V prosessijännite L+ ja M -nastoihin.

Käyttämättömät tulot oikosuljetaan. Käyttämättömät lähdöt jätetään kytkemättä.

Osoitteet

Skaalaus

Analogia-arvoja käsitellään I/O-yksiköllä 16-bittisinä. Eniten merkitsevä bitti (b₁₅) on etumerkki (0="+", 1="-"). Seuraavat kahdeksan bittiä (b₁₄..b₇) muodostavat analogia-arvon. Loput bitit (b₆..b₀) täytetään nollilla.

Tulojen ja lähtöjen arvot voivat vaihdella välillä 0_d .. 27648_d (0000 0000 0000 0000_b .. 0110 1100 0000 0000_b, 0000_h .. 6C00_h).

Ylivuoto ilmaistaan arvolla 7FFF_h ja alivuoto arvolla 80D0_h.
